金年會一種用于中藥飲片制備的振動式多級篩藥裝置本實用新型涉及中藥飲片制備技術領域,提出了一種用于中藥飲片制備的振動式多級篩藥裝置,其便于對粉碎不合格的藥品進行二次粉碎,提高篩分效率,包括箱體,箱體的頂端安裝有第一電機,第一電機的輸出端貫穿箱體并連接有升降螺桿,箱體內連接有兩個滑桿,兩個滑桿上滑動連接有固定板,升降螺桿螺紋連接在螺孔內,固定板的右端安裝有第二電機,第二電機的輸出端連接有轉動桿,轉動桿的另一端連接有萬向珠,萬向珠上轉動連接有萬向套,萬向套的右端連接有篩盒,箱體的右端安裝盒有第三電機,第三電機的輸出端貫穿箱體并連接有彈簧架,篩盒的右端與彈簧架連接,箱體內連接有粉碎機構,箱體的內底壁上連接有出料系統。

　　1.一種用于中藥飲片制備的振動式多級篩藥裝置,包括箱體(1),其特征在于,所述箱體(1)的頂端開設有進料口,所述箱體(1)的頂端安裝有第一電機(2),所述第一電機(2)的輸出端貫穿箱體(1)并固定連接有升降螺桿(3),所述箱體(1)內固定連接有兩個滑桿(4),兩個所述滑桿(4)上滑動連接有固定板(5),所述固定板(5)上開設有螺孔,所述升降螺桿

　　(3)螺紋連接在螺孔內,所述固定板(5)的右端安裝有第二電機(6),所述第二電機(6)的輸出端固定連接有轉動桿(7),所述轉動桿(7)的另一端固定連接有萬向珠(8),所述萬向珠

　　(8)上轉動連接有萬向套(9),所述萬向套(9)的右端固定連接有篩盒(10),所述箱體(1)的右端安裝盒有第三電機(11),所述第三電機(11)的輸出端貫穿箱體(1)并固定連接有彈簧架(12),所述篩盒(10)的右端與彈簧架(12)固定連接,所述箱體(1)內固定連接有粉碎機構,所述箱體(1)的內底壁上固定連接有出料系統。

　　2.根據權利要求1所述的一種用于中藥飲片制備的振動式多級篩藥裝置,其特征在于,所述粉碎機構包括支撐板(13),所述支撐板(13)固定連接在箱體(1)的內底壁上,所述箱體

　　(1)的內側壁和支撐板(13)上均滑動連接有滑塊(14),兩個所述滑塊(14)之間轉動連接有第一粉碎軸(15),所述支撐板(13)與箱體(1)之間轉動連接有第二粉碎軸(16),兩個所述滑塊(14)之間固定連接有固定架(17),所述固定架(17)的前端轉動連接有調節螺桿(18),所述箱體(1)的前端開設有螺孔,所述調節螺桿(18)螺紋連接在螺孔內,所述箱體(1)的右端安裝有第四電機(19),所述第四電機(19)的輸出端貫穿箱體(1)并與第二粉碎軸(16)固定連接。

　　3.根據權利要求2所述的一種用于中藥飲片制備的振動式多級篩藥裝置,其特征在于,所述出料系統包括兩個輸出架(20),兩個所述輸出架(20)均固定連接在箱體(1)的內底壁上,兩個所述輸出架(20)之間轉動連接有輸送軸(21),兩個所述輸送軸(21)之間傳動連接有傳動帶(22),靠近前端的一個輸出架(20)的前端安裝有第五電機(23),所述第五電機

　　4.根據權利要求3所述的一種用于中藥飲片制備的振動式多級篩藥裝置,其特征在于,所述支撐板(13)和箱體(1)的內側壁上均開設有滑槽,兩個所述滑塊(14)分別滑動連接在兩個滑槽內。

　　5.根據權利要求4所述的一種用于中藥飲片制備的振動式多級篩藥裝置,其特征在于,所述調節螺桿(18)的前端固定連接有轉動把手。

　　6.根據權利要求5所述的一種用于中藥飲片制備的振動式多級篩藥裝置,其特征在于,兩個所述輸出架(20)之間固定連接有出料板(24)。

　　7.根據權利要求6所述的一種用于中藥飲片制備的振動式多級篩藥裝置,其特征在于,所述進料口處固定連接有進料箱(25)。

　　8.根據權利要求7所述的一種用于中藥飲片制備的振動式多級篩藥裝置,其特征在于,所述箱體(1)的底端固定連接有底架(26)。

　　[0001]本實用新型涉及中藥飲片制備技術領域,具體涉及一種用于中藥飲片制備的振動式多級篩藥裝置。

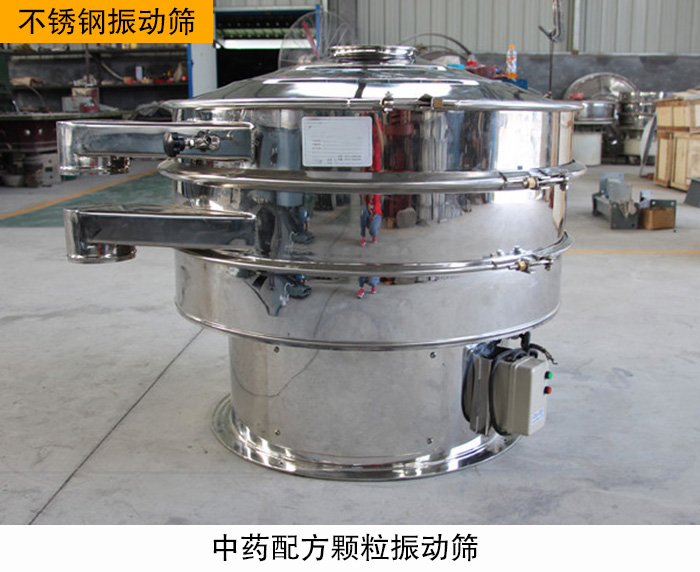

　　[0002]眾所周知,醫藥振動篩是為醫藥行業量身打造的專用振動篩分設備,主要用于篩分過濾各種醫藥物料,細粉、微粉、及干、濕物料等,很自然達到客戶要求,本產品精致實用,專業的物料配專業的設備會給客戶帶來更大的收益,在中藥材的制造工作中常常會用到振動篩藥機,常用的中藥材用振動篩藥機存在工作效率低的缺點,不能滿足使用的需要。

　　[0003]經檢索,中國專利申請?zhí)枮镃N0.9的實用新型專利公開了一種中藥材振動式篩藥機,其大致描述為,包括殼體和底座,所述殼體位于底座的上方,殼體與底座之間通過振動機構連接,底座的底部設置有滾輪,所述殼體的內部從上到下依次傾斜設置有篩網一、篩網二和收集板,所述篩網一及篩網二與殼體卡接,篩網一的網孔大于篩網二的網孔,殼體較低的一端設置有與篩網一、篩網二、收集板分別對應的出料口一、出料口二、出料口三,出料口一和出料口三的出料端分別朝向殼體不同的兩側,出料口二的出料端沿著殼體的長度方向設置,殼體與底座的邊角處設置有導向機構,其在使用時,能夠解決篩藥機振動不穩定、金年會金字招牌至上網站不方便收集藥材的問題。

　　[0004]上述的現有技術方案雖然能夠解決篩藥機振動不穩定、不方便收集藥材的問題,但是其在使用時過篩不合格的藥品,需要通人力用手將其收起在重新進行粉碎,不便于對其進行二次粉碎,從而容易降低篩分效率,使用靈活性較低。

　　[0006]針對現有技術的不足,本實用新型提供了一種用于中藥飲片制備的振動式多級篩藥裝置,以解決背景技術中提出的現有技術其在使用時過篩不合格的藥品,需要通人力用手將其收起在重新進行粉碎,不便于對其進行二次粉碎,從而容易降低篩分效率,使用靈活性較低的問題。

　　[0008]為實現上述目的,本實用新型提供如下技術方案,一種用于中藥飲片制備的振動式多級篩藥裝置,包括箱體,所述箱體的頂端開設有進料口,所述箱體的頂端安裝有第一電機,所述第一電機的輸出端貫穿箱體并固定連接有升降螺桿,所述箱體內固定連接有兩個滑桿,兩個所述滑桿上滑動連接有固定板,所述固定板上開設有螺孔,所述升降螺桿螺紋連接在螺孔內,所述固定板的右端安裝有第二電機,所述第二電機的輸出端固定連接有轉動桿,所述轉動桿的另一端固定連接有萬向珠,所述萬向珠上轉動連接有萬向套,所述萬向套的右端固定連接有篩盒,所述箱體的右端安裝盒有第三電機,所述第三電機的輸出端貫穿箱體并固定連接有彈簧架,所述篩盒的右端與彈簧架固定連接,所述箱體內固定連接有粉

　　[0009] 優選的,所述粉碎機構包括支撐板,所述支撐板固定連接在箱體的內底壁上,所述箱體的內側壁和支撐板上均滑動連接有滑塊,兩個所述滑塊之間轉動連接有第一粉碎軸,所述支撐板與箱體之間轉動連接有第二粉碎軸,兩個所述滑塊之間固定連接有固定架,所述固定架的前端轉動連接有調節螺桿,所述箱體的前端開設有螺孔,所述調節螺桿螺紋連接在螺孔內,所述箱體的右端安裝有第四電機,所述第四電機的輸出端貫穿箱體并與第二粉碎軸固定連接。

　　[0010] 進一步的,所述出料系統包括兩個輸出架,兩個所述輸出架均固定連接在箱體的內底壁上,兩個所述輸出架之間轉動連接有輸送軸,兩個所述輸送軸之間傳動連接有傳動帶,靠近前端的一個輸出架的前端安裝有第五電機,所述第五電機的輸出端貫穿輸出架并與靠近右端的一個輸送軸固定連接。

　　[001 1] 再進一步的,所述支撐板和箱體的內側壁上均開設有滑槽,兩個所述滑塊分別滑動連接在兩個滑槽內。

　　[0017] 與現有技術相比,本實用新型提供了一種用于中藥飲片制備的振動式多級篩藥裝置,具備以下有益效果,

　　[0018] 本實用新型中,通過箱體的頂端安裝的第一電機進行轉動,從而帶動第一電機的輸出端固定連接的升降螺桿進行轉動,從而帶動滑桿上滑動連接的固定板進行升降操作,從而對過篩力度進行調節,并通過固定板上安裝的第二電機進行轉動,從而帶動第二電機的輸出端固定連接的轉動桿和萬向珠進行轉動,從而帶動萬向套以第二電機的輸出端為中心進行轉動,從而使篩盒進行震動過篩操作,并通過箱體的右端安裝的第三電機進行轉動,從而帶動第三電機的輸出端固定連接的彈簧架進行轉動,從而使彈簧架上固定連接的篩盒進行翻轉,從而使粉碎不合格的藥品倒在粉碎機構上進行二次粉碎,粉碎結束后通過箱體的內頂壁上固定連接的出料系統進行出料操作,因此,該用于中藥飲片制備的振動式多級篩藥裝置便于對粉碎不合格的藥品進行二次粉碎,提高篩分效率,使用靈活性較高。

　　[0024] 圖中, 1、箱體,2、第一電機,3、升降螺桿,4、滑桿,5、固定板,6、第二電機,7、轉動桿,8、萬向珠,9、萬向套, 10、篩盒, 11、第三電機, 12、彈簧架, 13、支撐板, 14、滑塊, 15、第一粉碎軸, 16、第二粉碎軸, 17、固定架, 18、調節螺桿, 19、第四電機,20、金年會官網平臺輸出架,21、輸送軸,

　　[0025] 下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。

　　[0027] 請參閱圖1?5,一種用于中藥飲片制備的振動式多級篩藥裝置,包括箱體1 ,箱體1的底端固定連接有底架26,以便于支撐其進行工作,增加其在工作時的穩定性,箱體1的頂端開設有進料口,進料口處固定連接有進料箱25,以便于對其進行進料操作,箱體1的頂端安裝有第一電機2,第一電機2的輸出端貫穿箱體1并固定連接有升降螺桿3,箱體1內固定連接有兩個滑桿4,兩個滑桿4上滑動連接有固定板5,固定板5上開設有螺孔,升降螺桿3螺紋連接在螺孔內,固定板5的右端安裝有第二電機6,第二電機6的輸出端固定連接有轉動桿7,轉動桿7的另一端固定連接有萬向珠8,萬向珠8上轉動連接有萬向套9,萬向套9的右端固定連接有篩盒10,箱體1的右端安裝盒有第三電機11 ,第三電機11的輸出端貫穿箱體1并固定連接有彈簧架12,篩盒10的右端與彈簧架12固定連接,箱體1內固定連接有粉碎機構。

　　[0028] 進一步的,粉碎機構包括支撐板13,支撐板13和箱體1的內側壁上均開設有滑槽,兩個滑塊14分別滑動連接在兩個滑槽內,以便于增加其在滑動時的穩定性,滑動時不易脫落,支撐板13固定連接在箱體1的內底壁上,箱體1的內側壁和支撐板13上均滑動連接有滑塊14,兩個滑塊14之間轉動連接有第一粉碎軸15,支撐板13與箱體1之間轉動連接有第二粉碎軸16,兩個滑塊14之間固定連接有固定架17,固定架17的前端轉動連接有調節螺桿18,調節螺桿18的前端固定連接有轉動把手,以便于通過轉動把手帶動調節螺桿18進行轉動調節操作,箱體1的前端開設有螺孔,調節螺桿18螺紋連接在螺孔內,以便于對第一粉碎軸與第二粉碎軸16之間的間距進行調節,箱體1的右端安裝有第四電機19,第四電機19的輸出端貫穿箱體1并與第二粉碎軸16固定連接,以便于對粉碎不合格的藥品進行二次粉碎,箱體1的內底壁上固定連接有出料系統,出料系統包括兩個輸出架20,兩個輸出架20之間固定連接有出料板24,以便于對其進行出料操作,兩個輸出架20均固定連接在箱體1的內底壁上,兩個輸出架20之間轉動連接有輸送軸21 ,兩個輸送軸21之間傳動連接有傳動帶22,靠近前端的一個輸出架20的前端安裝有第五電機23,第五電機23的輸出端貫穿輸出架20并與靠近右端的一個輸送軸21固定連接,以便于對篩分后的藥品進行出料操作。

　　[0029] 還需進一步說明的是,該實施例中的第一電機2、第二電機6、第三電機11、第四電機19和第五電機23均為市面上購買的本領域技術人員公知的常規設備,可以根據實際需要進行型號的選用或進行定制,本專利中我們只是對其進行使用,并未對其結構和功能進行改進,其設定方式、安裝方式和電性連接方式,對于本領域的技術人員來說,只要按照其使用說明書的要求進行調試操作即可,在此不再對其進行贅述,且第一電機2、第二電機6、第三電機11、第四電機19和第五電機23均設置有與其配套的控制開關,控制開關的安裝位置根據實際使用需求進行選擇,便于操作人員進行操作控制即可。

　　中藥飲片制備的振動式多級篩藥裝置放置在所需使用的地點,并將第一電機2和第三電機11根據說明書連接好正反轉電路,然后啟動第一電機2、第二電機6、第三電機11、第四電機19和第五電機23,然后將藥品倒入篩盒10內,通過箱體1的頂端安裝的第一電機2進行轉動,從而帶動第一電機2的輸出端固定連接的升降螺桿3進行轉動,從而帶動滑桿4上滑動連接的固定板5進行升降操作,從而對過篩力度進行調節,并通過固定板5上安裝的第二電機6進行轉動,從而帶動第二電機6的輸出端固定連接的轉動桿7和萬向珠8進行轉動,從而帶動萬向套9以第二電機6的輸出端為中心進行轉動,從而使篩盒10進行震動過篩操作,并通過箱體1的右端安裝的第三電機11進行轉動,從而帶動第三電機11的輸出端固定連接的彈簧架12進行轉動,因為彈簧具有一定的彈性,所以彈簧架12可以跟隨篩盒10進行上下運動,從而使彈簧架12上固定連接的篩盒10進行翻轉,從而使粉碎不合格的藥品倒在第一粉碎軸15和第二粉碎軸16之間,并通過箱體1的右端安裝的第四電機19進行轉動,從而帶動第四電機19的輸出端固定連接的第二粉碎軸16進行二次粉碎操作,在粉碎結束后將藥品倒在傳動帶22上,并通過輸出架20上安裝的第五電機23進行轉動,從而帶動輸出架20內轉動連接的輸送軸21進行轉動,從而將有藥品進行輸送操作。

　　[0031] 盡管已經示出和描述了本實用新型的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本實用新型的范圍由所附權利要求及其等同物限定。
